Глубина фундамента: точные расчеты и формулы для разных грунтов

Вы когда-нибудь задумывались, почему соседский дом стоит ровно, а ваш начал трещать по швам уже через два года? Чаще всего проблема не в качестве кирпича или ошибках архитектора, а в одной цифре: глубине заложения подошвы фундамента. Это тот самый параметр, который определяет, уйдет ли ваше здание под землю вместе с первым серьезным морозом или простоят десятилетия.

Многие строители любят говорить «копайте на метр - будет надежно». Это опасное заблуждение. В одних регионах метр - это слишком мелко, в других - пустая трата денег и времени. Чтобы понять, сколько именно метров нужно углубиться, нам придется заглянуть в недра участка и разобраться в физике грунтов. Давайте разберемся, как правильно рассчитать глубину фундамента, используя проверенные нормы и простые формулы.

Главный враг фундамента: уровень промерзания

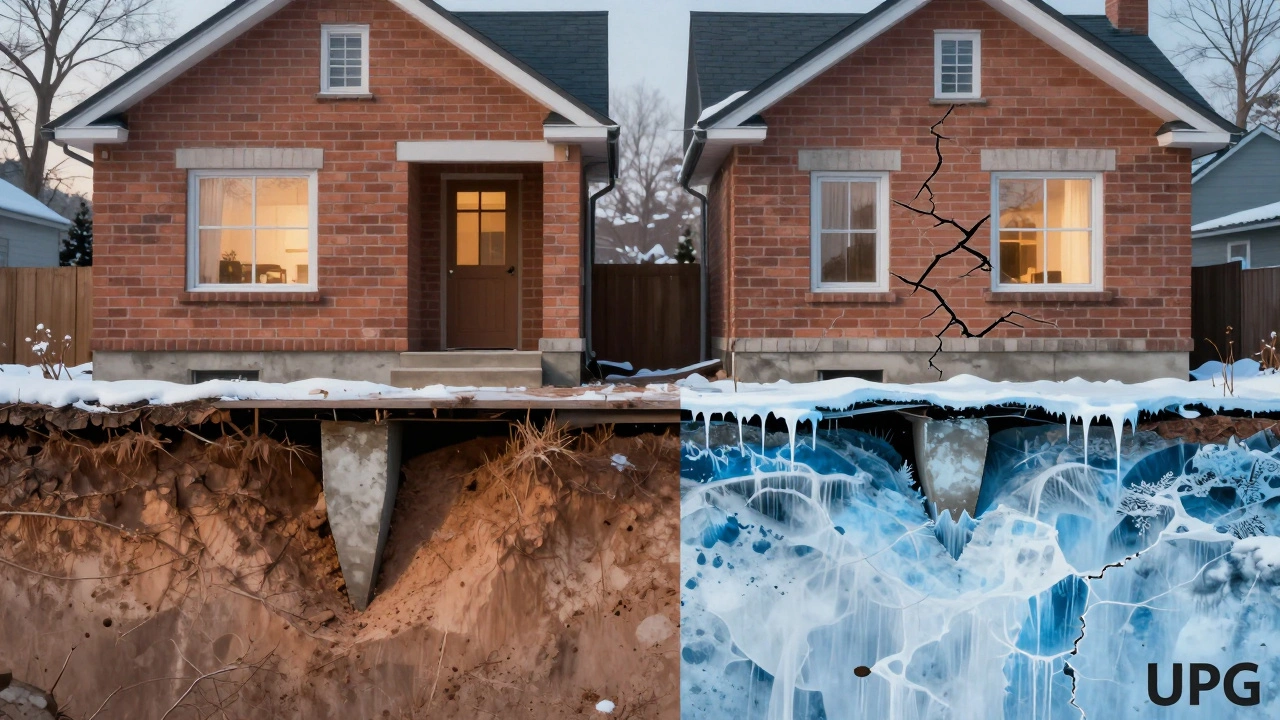

Самый важный фактор, диктующий глубину котлована, - это уровень промерзания грунта (УПГ). Когда вода в почве замерзает, она расширяется. Этот процесс называется пучением. Грунт буквально вздувается снизу вверх, поднимая все, что на нем стоит. Если подошва вашего фундамента находится выше уровня промерзания, зимой дом может приподняться на несколько сантиметров. Весной, когда грунт оттаивает, он осядет обратно, но неравномерно. Результат? Трещины в стенах, перекос дверей и окон.

Поэтому золотое правило строительной механики гласит: фундамент должен опираться на непучинистый грунт ниже уровня его максимального промерзания. Но как узнать эту цифру для вашего конкретного участка?

В России эти данные регламентируются документом СП 13.103.2004 «Основания зданий и сооружений». Там есть таблица, где каждому населенному пункту присвоен так называемый «расчетный температурный коэффициент» (Lt). Умножив этот коэффициент на 10, вы получите примерную глубину промерзания в дециметрах (или просто посмотрите готовые значения в таблице).

Обратите внимание: эти цифры усредненные. На вашем участке могут быть особенности рельефа, затенение деревьями или близость к водоему, которые изменят реальную картину.

Тип грунта решает всё: песчаный или глинистый?

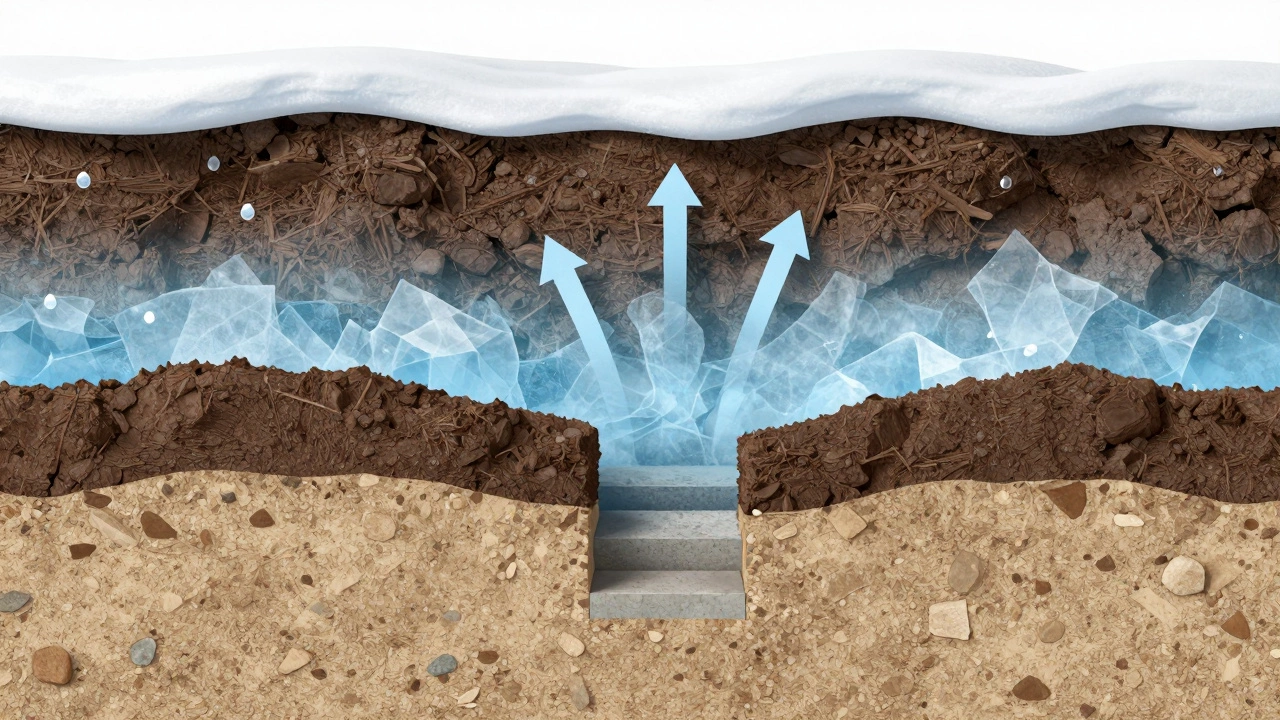

Знать глубину промерзания мало. Нужно понимать, из чего состоит сама земля. Не все грунты ведут себя одинаково при заморозках. Здесь вступает в силу классификация по пучинистости.

Нескользящие (слабопучинистые) грунты - это крупные пески, гравий, щебень. Вода плохо задерживается между крупными частицами, поэтому при замерзании они почти не увеличиваются в объеме. На таких почвах можно устраивать мелкозаглубленные фундаменты, даже если они находятся чуть выше уровня промерзания. Главное условие - водоупорный слой должен находиться глубоко, чтобы毛细illary water не поднималась к подошве фундамента.

Пучинистые грунты - это глины, суглинки, супеси. Они действуют как губка. Впитывая влагу, они сильно расширяются при замерзании. Именно на таких грунтах чаще всего происходят аварийные ситуации. Здесь фундамент обязательно должен быть заглублен ниже уровня промерзания на 10-30% (для легких построек) или полностью ниже него (для тяжелых домов).

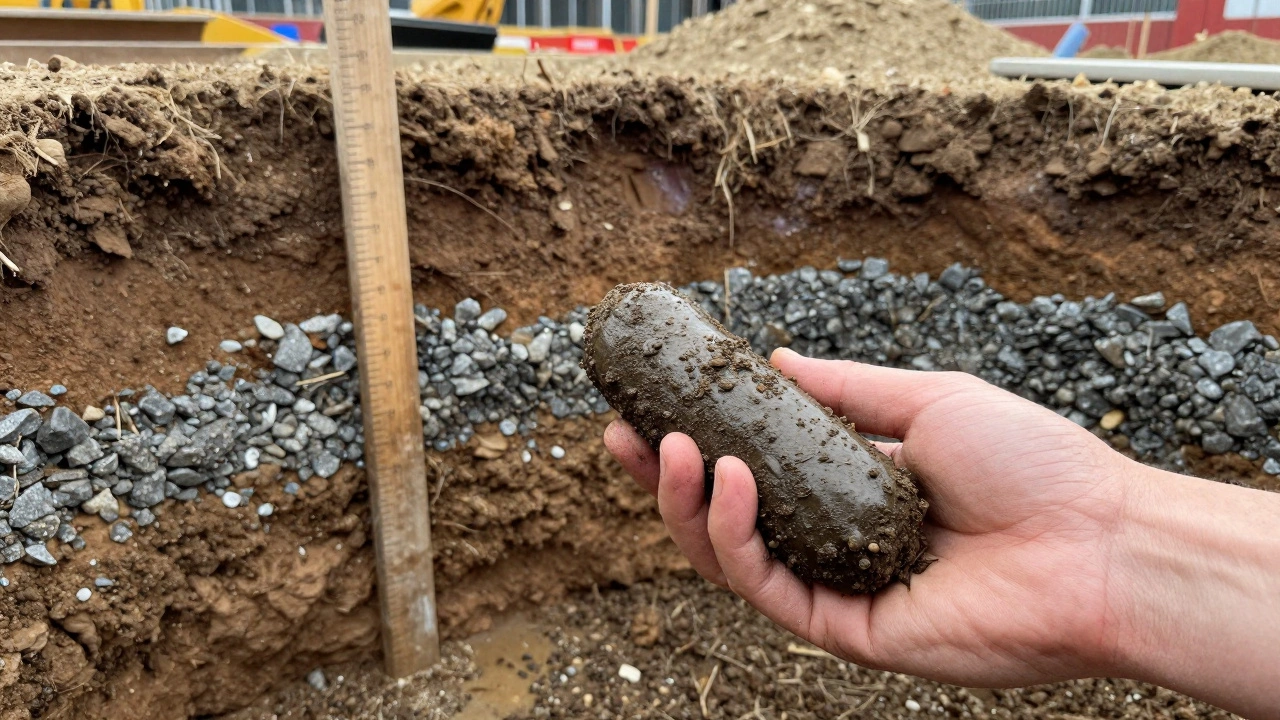

Как определить тип грунта на своем участке без сложного лабораторного анализа? Попробуйте скатать колбаску из влажной земли. Если она держит форму и не рассыпается - это глина или суглинок (опасно). Если крошится сразу - песок (безопасно). Для точности лучше заказать геологическое исследование, особенно если планируете строить капитальный дом.

Формула расчета глубины заложения

Давайте перейдем к математике. Существует базовая формула, которую используют инженеры-проектировщики для предварительного расчета:

Df = Dpg + Δd

Где:

• Df - искомая глубина заложения фундамента.
• Dpg - расчетная глубина промерзания грунта (из таблиц СП).
• Δd - допуск на конструктивные требования и запас прочности.

Для большинства частных домовладений в средней полосе России формула выглядит проще. Если у вас тяжелый дом (кирпич, бетон, дерево) на пучинистом грунте, то:

Df = Dpg * 1.1

То есть мы берем нормативную глубину промерзания и добавляем 10% запаса. Например, для Москвы это будет 170 см * 1.1 = 187 см. Округлим до 190 см. Это значит, что дно вашего котлована должно находиться на глубине минимум 1.9 метра.

Но есть нюансы! Если вы строите легкий каркасный дом или баню, нагрузка на фундамент минимальна. В этом случае допускается использование мелкозаглубленного ленточного фундамента (МЗЛФ). Его глубина может составлять от 40 до 70 см, независимо от уровня промерзания, но только при соблюдении строгих условий:

1. Грунт должен быть слабопучинистым или несущественно пучинистым.
2. Под подошвой фундамента должна быть утрамбованная подушка из песка и щебня толщиной не менее 20-30 см.
3. Дом должен иметь жесткую пространственную конструкцию (обвязка, обшивка), которая не даст лентам двигаться относительно друг друга.

Влияние уровня грунтовых вод

Представьте ситуацию: вы рассчитали глубину по формуле, вырыли котлован, а там вода. Уровень грунтовых вод (УГВ) - второй критический фактор после промерзания. Если грунтовые воды стоят высоко (ближе чем 2 метра к поверхности), строительство традиционного ленточного фундамента становится экономически невыгодным или технически невозможным без серьезной гидроизоляции и дренажа.

Когда вода близко, влага постоянно насыщает грунт вокруг фундамента, усиливая его пучинистость. В таких случаях стратегия меняется:

• Свайный фундамент: Сваи пробивают сквозь влажный верхний слой до плотных нижних горизонтов. Глубина здесь зависит не от промерзания, а от несущей способности нижнего слоя.
• Плитный фундамент: Плита ложится на поверхность (или мелкозаглубляется) и работает как единое целое с домом. Она всплывает и оседает равномерно, предотвращая разрушение конструкции. Это идеальный вариант для высоких грунтовых вод.

Чтобы проверить уровень грунтовых вод, достаточно выкопать яму глубиной 1.5-2 метра в самом низком месте участка вечером после дождя. Если утром вода заполнила дно хотя бы на 10-20 см, вам придется серьезно подумать о дренажной системе или выборе другого типа фундамента.

Ошибки, которые стоят дорого

Строительство - дело дорогое, и ошибки на этапе фундамента исправить невозможно без сноса дома. Вот самые частые промахи:

Игнорирование местного климата. Копирование проекта из интернета, где указано «глубина 1 метр», без учета вашего региона. Если в Краснодаре 1 метр - это норма, то в Подмосковье это гарантия трещин.

Отсутствие песчаной подушки. Даже если вы закопали фундамент на нужную глубину, сам по себе грунт под ним может проседать. Песчано-гравийная подушка толщиной 20-30 см, тщательно утрамбованная виброплитой, создает стабильную основу и отводит воду.

Неправильная гидроизоляция. Вы рыли глубоко, но забыли защитить бетон от влаги. Капиллярный подъем воды по бетону разрушает арматуру и кирпичную кладку изнутри. Обязательно используйте рулонные материалы (типа Техноэласт) и обмазочную битумную мастику с внешней стороны фундамента.

Практический чек-лист перед копкой

Прежде чем нанимать экскаватор или брать в руки лопату, убедитесь, что вы ответили на следующие вопросы:

• Какова нормативная глубина промерзания для моего города согласно СП 13.103.2004?
• Какой тип преобладает на моем участке: глина, песок или супесь?
• Есть ли риск подъема грунтовых вод весной?
• Каков вес будущего дома (каркасник, брус, кирпич)?
• Запланирована ли система дренажа вокруг фундамента?

Если ответы на первые три вопроса указывают на сложный грунт, не экономьте на консультации с инженером-геологом. Стоимость исследования окупится многократно, спасая вас от ремонта фасада через пять лет.
